生産工程

一般品生産工程

1.材料受入



テストピース成形

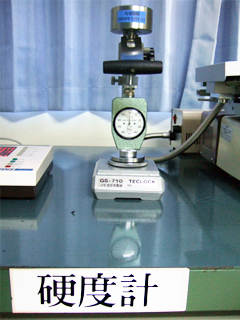

硬度測定





  • 定圧加重硬度計
  • 1/LOT
  • 規格内

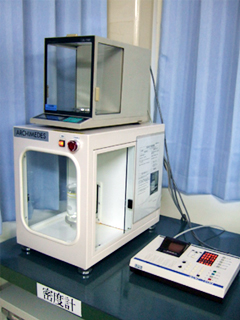

密度測定





  • 密度計
  • 1/LOT
  • 規格内



加硫測定





  • キュラストメータ
  • 1/LOT



加硫チャートに合否判定基準を乗せ規格内で合格





2.材料裁断



材料名確認・仕込み量確認・カット寸法確認

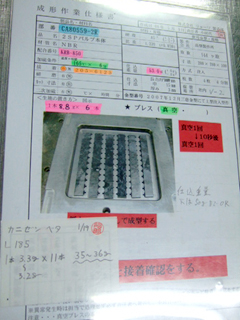

成形作業仕様書



  • 材料名確認
  • 仕込み量確認
  • カット寸法確認





自動カッター


  • 裁断後の端材
  • 厚み変更材
  • 金具接着品材

ミキシングロール機で練り直し





3.成形



段取り

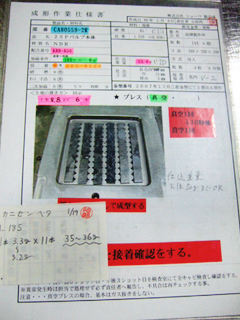

成形作業仕様書


  • 金型番号確認　金型セット
  • 加硫温度確認　温度セット
  • 加硫時間確認　時間セット
作業開始




成形作業仕様書


  • 加硫温度確認　温度計
  • 加硫時間確認　タイマー
  • 材料名確認　目視
  • 仕込み重量確認　計量器
  • 仕込み方法確認　目視



1.離型剤塗布





2.材料充填





3.型入れ





4.加圧





5.加硫成形





6.製品取り出し





CLEAN ROOM



医療用・食糧用部品成形



エアシャワー











4.仕上げ



手仕上げ




指でバリをつまみ除去する
ペンチ仕上げ




金具接着品の製品部よりはみ出たバリを切削除去する
抜き仕上げ




金型で内径･外径バリを除去する





5.検査



外観検査





クリーンルーム検査室





医療用・食料用部品検査
寸法測定





  • 万能投影器
  • 実体顕微鏡
  • 表面粗さ計
  • レーザーマイクロ
  • 定圧荷重硬度計
  • 微小硬度計
  • 密度計
  • 他





6.梱包



電子計量器



指定数計量梱包


トレー梱包




製品をマス毎並べる



その他
